导线(补偿导线)

热电特性和热电偶几乎一样的补偿导线。

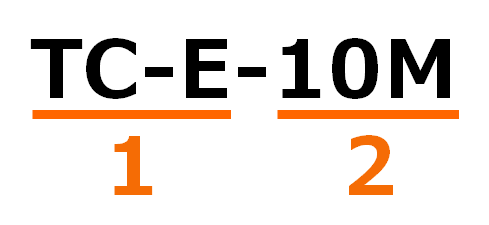

请选择您需要特性导线的符号和长度。

画像

1

符号

请在下记表中选择

2

长度

10m
30m
50m

*为您准备了10m,30m,50m为标准的3种类。

热电偶E型

符号芯线外径(mm)绝缘材质电阻(Ω/m)耐热温度(°C)特征(用途)
NF13/0.18×2φ53.7240电阻小
TS-E7/0.1×2φ2.322240细且柔软
TF-E7/0.1×2φ2特氟龙22230有耐化学性
TC-E14/0.1×2φ411.5240有柔软性
TCG-E14/0.1×2φ4.5

硅外付有不锈钢

11.5240

有柔软性且抗创伤

GW-E0.32×21.2×1.7玻璃纤维14.7300有耐热性
SG-E0.65×2φ3

玻璃纤维外付有不锈钢

3.6400较硬
耐热性大切抗创伤

热电偶K型

符号芯线外径(mm)绝缘材质电阻(Ω/m)耐热温度(°C)特征(用途)
K27/0.1×2φ55240电阻小
TS-K7/0.1×2φ2.319240细且柔软
TF-K7/0.1×2φ2特氟龙19230有耐化学性
TC-K14/0.1×2φ49.3240有柔软性
TCG-K14/0.1×2φ4.5硅外付有不锈钢9.3240

有柔软性且抗创伤

GW-K0.32×21.2×1.7玻璃纤维12.1300有耐热性
SG-K0.65×2φ3玻璃纤维外付有不锈钢3400较硬
耐热性大切抗创伤

*芯线的栏中「26/0.18×2」意思是,把26根φ0.18mm的导丝捻成一股,一共2股(1对)组成。
