Q17 用好红外线温度计的技巧是什么?

使用红外线温度计最为重要的要素是辐射率。只要经过适当的设定就能有效进行测温,主要的影响因素有以下两点。

(1)关于辐射率

所有物体都会辐射红外线,但辐射率完全不同。
例如,同样是100°C,但辐射率为0.1的黄铜释放的红外线只是100°C的10%,辐射率为0.9的橡胶释放的红外线只是100°C的90%。
如果直接检测的话,那么明明是100°C,但黄铜会显示10°C,橡胶会显示90°C。
辐射温度计是只有在设定辐射率之后才能使用的产品。
“那么,只要查辐射率并调到适当的数字就行了吧!”,话虽这么说,辐射率因物体而有所不同,即使是相同物体,还会因表面状态的差异而不同(辐射率很容易在0.1~0.4之间发生变化),因此很难设定适当的数字。

对策:
本公司产品只在确定条件时使用接触式温度计测量实温,然后可以通过设定辐射率来调到与该温度相同的温度,这样就能很容易地校准辐射率。

(2)关于反射率和干扰的影响

在测量反射率,投射率高的物体时,如果附近有热源,那么就可能无法正确测量。

理由:
物体对红外线的特性取决于辐射(吸收),反射,投射的组合。
它们的比例是辐射率+反射率+投射率=1.00。
对金属和树脂,基本可以忽视投射率,因此通常只考虑辐射率+反射率。
黄铜的辐射率为0.1,因此反射率为0.9。橡胶的辐射率为0.9,因此反射率为0.1。
这里有问题的是辐射率低的黄铜。

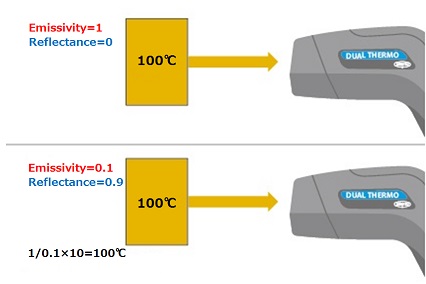

无干扰影响时

画像

无干扰影响时(在现实世界中是无法实现的…),只要校准设定辐射率,那么无论任何辐射率都能进行完美测量。

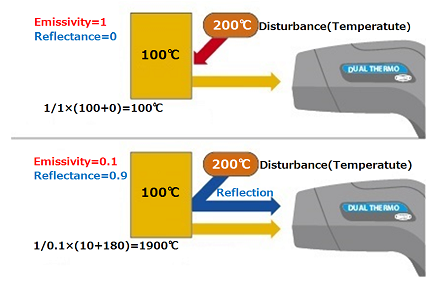

有干扰影响时

画像

当被测物的附近有发热体(200°C)时,如果反射率为0(辐射率1.0),那么就可以忽视发热体的影响进行测量,但如果像本次的黄铜那样反射率为0.9,那么即使适当设定辐射率,仍会反射发热体90%的红外线,进而按辐射率0.1进行换算,那么就是显示1900°C(实际为检测错误)。
综上所述,如果反射率高,那么干扰也会被反射,且红外线反射的显示值会翻好几倍,因此检测错误会非常大。

对策:
很难采取根本对策,但因为具有再现性,因此可以采用相同环境下的定值等管理方法。另外,还有一些可以提高施工表面辐射率的涂料和胶带,用它们来提高名义上的辐射率,这样也可以进行有效测量。
