移动/回转表面用温度传感器 U系列

U系列产品为测量移动/回转表面温度的表面温度传感器。头部形状(大小)・对应直径・钢管形状/长度・握柄有无等可自由选择,可以根据客户的用途进行选配。

画像

1 头部大小

U-1234-5-6-7-8-9
画像

适合测量被测物较小/无充分空间情况
时速24km以内可手持测量

画像

姿势的稳定性较好
时速36km以内可手持测量

2 头部形状

U-1234-5-6-7-8-9
画像

无滚轮(氟树脂头部)
感温片镀膜聚酰亚胺
可使用最高温度:250℃

画像

钢质滚轮
感温片镀膜聚酰亚胺
可使用最高温度:200℃

画像

氟树脂材质滚轮
感温片镀膜聚酰亚胺
可使用最高温度:250℃

画像

无滚轮(氟树脂头部)
感温片镀膜氟树脂
可使用最高温度:200℃

画像

钢质滚轮
感温片镀膜氟树脂
可使用最高温度:200℃


氟树脂材质滚轮
感温片镀膜氟树脂
可使用最高温度:200℃

画像

无滚轮(氟树脂头部)
感温片无镀膜
可使用最高温度:250℃

画像

钢质滚轮
感温片无镀膜
可使用最高温度:200℃

画像

氟树脂材质滚轮
感温片无镀膜
可使用最高温度:250℃

3 钢管形状(感温片方向)

U-1234-5-6-7-8-9
画像

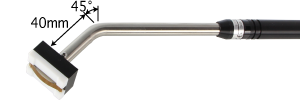

45°
感温片纵向与钢管纵向平行

画像

90°
感温片纵向与钢管纵向平行

画像

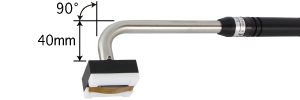

直角
感温片纵向与钢管纵向平行

画像

45°
感温片纵向与钢管纵向程直角

画像

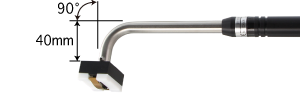

90°
感温片纵向与钢管纵向程直角

画像

直角
感温片纵向与钢管纵向程直角

画像

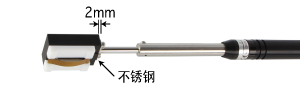

直接
感温片纵向与钢管纵向平行
(只能对应U-*1*/U-*4*/U-*7*)

画像

直接
感温片纵向与钢管纵向程直角
(只能对应U-*1*/U-*4*/U-*7*)

4 热电偶的种类*此页面无法选择。

*请选择与温度计主机同种热电偶种类
热电偶种类与温度计主机不一致将无法测量正确的温度。请务必选择与温度计主机同种热电偶种类。

U-1234-5-6-7-8-9

E

E型

K

K型

5 钢管长度*此页面无法选择。

U-1234-5-6-7-8-9
画像

00 30mm
01 100mm
02 200mm
03 300mm
04 400mm
05 500mm

U-**2/U-**3/U-**5/U-**6(45°角或者90°角)、钢管长度请选择100mm以上。
U-****-**-D*-0(无握柄)时、钢管长度请选择100mm以上。
U-1*8/U-1*9(直接)钢管前端30mm的外径为φ5mm。

6 对应弧度

U-1234-5-6-7-8-9
画像

U-1**:平面~φ300mm用
U-2**:平面~φ400mm用

画像

420~300mm用
(只对应U-21*/24*/27*)

画像

φ320~160mm用
(只对应U-*1*/*4*/*7* )

画像

φ200~100mm用
(只对应U-*1*/*4*/*7* )

画像

φ120~60mm用
(只对应U-*1*/*4*/*7* )

7 握柄的有无

U-1234-5-6-7-8-9
画像

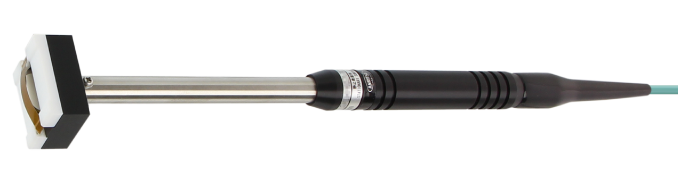

有握柄

画像

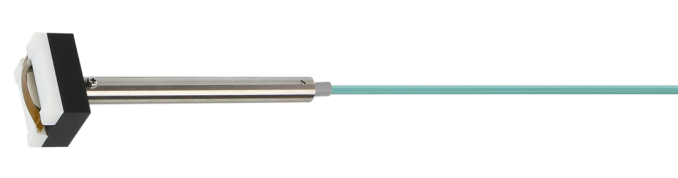

无握柄

U-1234-5-6-7-8-9

8 导线的种类和长度*此页面无法选择。

TC1

标准导线:TC导线 1m
导线外径:φ4mm
外膜材质:硅胶
耐热温度:240℃

导线长度可以以0.5m为单位任意指定。

U-1234-5-6-7-8-9

9 插头形状*此页面无法选择。

画像

ASP

标准插头(使用热电偶同种金属)
对应主机:HR-1*0*,AP-400 等

画像

ANP

mini插头(使用热电偶同种金属)
对应主机:AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

画像

W

裸线

画像

WT3,WT4,WT5

M3,M4,M5用Y端子(一般电极材料)

画像

WC3,WC4,WC5

M3,M4,M5用圆孔端子(一般电极材料)

画像

ANJY3,ANJY4

M3,M4用Y端子(使用热电偶同种金属)

画像

ANJC3,ANJC4

M3,M4用圆孔端子(使用热电偶同种金属)

画像

WA

香蕉端子(一般电极材料)
