液体・半固体用内部温度传感器 BS系列

BS系列产品的感温点焊接在钢针内部、适合测量液体・半固体等内部温度。钢针的外径/长度・钢针镀膜等可自由选择,可以根据客户的用途进行选配。

画像

1 钢针的外径与外观形状

BS-123-4-5-6

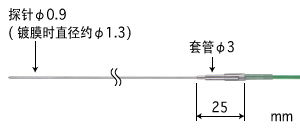

画像

套管型/()里面为镀膜产品规格
探针外径φ0.9mm 使用温度范围-200~300℃
(探针外径φ1.3mm 使用温度范围-200~200℃)

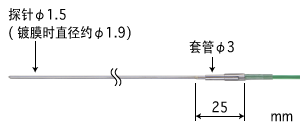

画像

套管型/()里面为镀膜产品规格
探针外径φ1.5mm 使用温度范围-200~300℃
(探针外径φ1.9mm 使用温度范围-200~200℃)

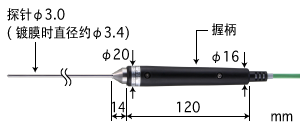

画像

握柄型/()里面为镀膜产品规格
探针外径φ2.1mm 使用温度范围-200~500℃
(探针外径φ2.5mm 使用温度范围-200~200℃)

画像

握柄型/()里面为镀膜产品规格
探针外径φ3.0mm 使用温度范围-200~500℃
(探针外径φ3.4mm 使用温度范围-200~200℃)

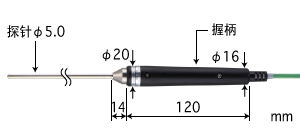

画像

握柄型
探针外径φ5mm

2 探针镀膜

BS-123-4-5-6

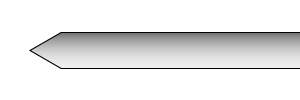

画像

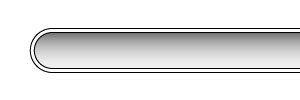

无镀膜 通用型

画像

有镀膜(氟树脂膜) 耐腐蚀型
(BS-5*无法镀膜)

3 热电偶的种类*此页面无法选择。

*请选择与温度计主机同种热电偶种类
热电偶种类与温度计主机不一致将无法测量正确的温度。请务必选择与温度计主机同种热电偶种类

BS-123-4-5-6

E

E型

K

K型

4 探针的长度*此页面无法选择。

BS-123-4-5-6

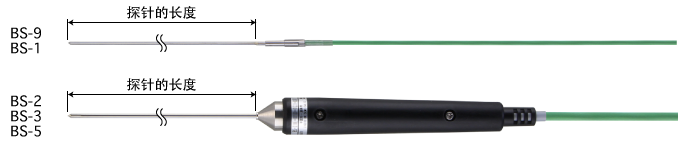

画像

BS-9*003(30mm) 005(50mm) 010(100mm)
BS-1*003(30mm) 005(50mm) 010(100mm) 015(150mm)
BS-2*005(50mm) 010(100mm) 015(150mm) 020(200mm)
BS-3*010(100mm) 015(150mm) 020(200mm) 030(300mm) 050(500mm)
BS-5*050(500mm) 100(1000mm)

*厂家校正0℃以下或者100℃以上时、需要探针长度大于100mm以上、超过500℃时、需要探针长度大于400mm以上、请注意。

5 导线的种类与长度*此页面无法选择。

BS-123-4-5-6

TS1

BS-1*,BS-9*
标准导线:TS导线 1m
导线外径:φ2.3mm
外膜材质:硅胶
耐热温度:240℃

TC1

BS-2*,BS-3*,BS-51
标准导线:TC导线 1m
导线外径:φ4mm
外膜材质:硅胶
耐热温度:240℃

6 插头形状*此页面无法选择。

BS-123-4-5-6
画像

ASP

标准插头(使用热电偶同种金属)
对应主机:HR-1*0*,AP-400 等

画像

ANP

mini插头(使用热电偶同种金属)
对应主机:AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

画像

W

裸线

画像

WT3,WT4,WT5

M3,M4,M5用Y端子(一般电极材料)

画像

WC3,WC4,WC5

M3,M4,M5用圆孔端子(一般电极材料)

画像

ANJY3,ANJY4

M3,M4用Y端子(使用热电偶同种金属)

画像

ANJC3,ANJC4

M3,M4用圆孔端子(使用热电偶同种金属)

画像

WA

香蕉端子(一般电极材料)
