刺入型温度传感器 BT系列

BT系列产品的感温点溶接于探针头部,适于测量半固体的刺入型温度传感器。探针的外径/长度/头部形状(斜角/圆锥角)・握柄形状等可自由选择,可以根据客户的用途进行选配。另外,BT-3*/BT-4*/BT-5*/BT-6*/BT-7*/BT-8*有可更换探针BTN系列。

画像

1 钢针的外径与外观形状

BT-123-4-5
画像

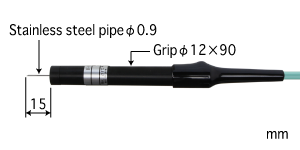

探针外径:φ0.9mm 探针长度:15mm
使用温度范围:-200~210℃

画像

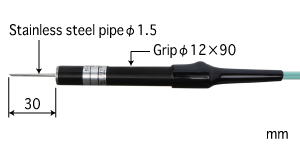

探针外径:φ1.5mm 探针长度:30mm
使用温度范围:-200~300℃

画像

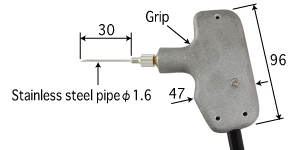

探针外径:φ1.6mm 探针长度:30mm(组装后)
使用温度范围:-200~300℃

画像

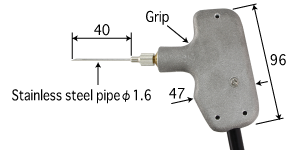

探针外径:φ1.6mm 探针长度:40mm(组装后)
使用温度范围:-200~300℃

画像

探针外径:φ1.6mm 探针长度:50mm(组装后)
使用温度范围:-200~300℃

画像

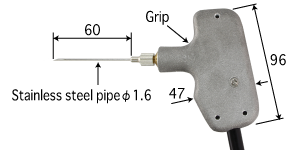

探针外径:φ1.6mm 探针长度:60mm(组装后)
使用温度范围:-200~300℃

画像

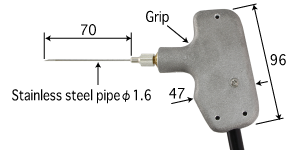

探针外径:φ1.6mm 探针长度:70mm(组装后)
使用温度范围:-200~300℃

画像

探针外径:φ5mm(先端φ3mm)
探针长度:75mm(组装后)
使用温度范围:-200~500℃

画像

探针外径:φ5mm(前端φ3mm)
探针长度:100mm
使用温度范围:-200~500℃

2 探针形状

BT-123-4-5
画像

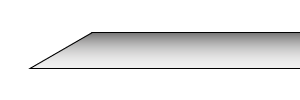

斜切(针管型)
插入探针时、切开被测物

画像

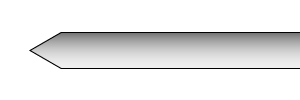

圆锥切
插入探针时、推进被测物

3 热电偶的种类*此页面无法选择。

*请选择与温度计主机同种热电偶种类
热电偶种类与温度计主机不一致将无法测量正确的温度。请务必选择与温度计主机同种热电偶种类

BT-123-4-5

E

E型

K

K型

4 导线的种类与长度*此页面无法选择。

BT-123-4-5

TC1

标准导线:TC导线 1m
导线外径:φ4mm
外膜材质:硅胶
耐热温度:240℃

导线长度可以以0.5m为单位任意指定。

5 插头形状*此页面无法选择。

BT-123-4-5
画像

ASP

标准插头(使用热电偶同种金属)
对应主机:HR-1*0*,AP-400 等

画像

ANP

mini插头(使用热电偶同种金属)
对应主机:AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

画像

W

裸线

画像

WT3,WT4,WT5

M3,M4,M5用Y端子(一般电极材料)

画像

WC3,WC4,WC5

M3,M4,M5用圆孔端子(一般电极材料)

画像

ANJY3,ANJY4

M3,M4用Y端子(使用热电偶同种金属)

画像

ANJC3,ANJC4

M3,M4用圆孔端子(使用热电偶同种金属)

画像

WA

香蕉端子(一般电极材料)
