贴片式多用途温度传感器 ST系列

ST系列产品为极薄・柔软性高的贴片式多用途温度传感器。贴片前端形状/贴片宽窄・外膜材质・贴片长度等可自由选择,可以根据客户的用途进行选配。

画像

1 贴片宽窄和形状

2 外膜材质和使用温度范围

ST-123-4-5-6
画像

贴片宽:标准 前端形状:斜切
感温点露出 后端氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:标准 前端形状:斜切
全包氟树脂膜
使用温度范围:-50~210℃*

画像

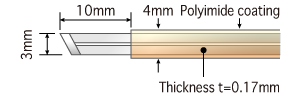

贴片宽:标准 前端形状:斜切
感温点露出 后端聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

贴片宽:标准 前端形状:斜切
全包聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

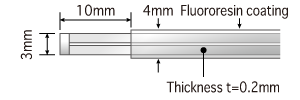

画像

贴片宽:标准 前端形状:平切
感温点露出 后端氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:标准 前端形状:平切
全包氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:标准 前端形状:平切
感温点露出 后端聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

贴片宽:标准 前端形状:平切

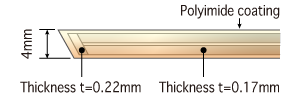

全包聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

贴片宽:窄型 前端形状:斜切
感温点露出 后端氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:窄型 前端形状:斜切
全包氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:窄型 前端形状:斜切
感温点露出 后端聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

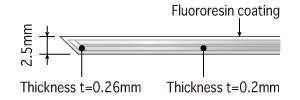

贴片宽:窄型 前端形状:斜切
全包聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

贴片宽:窄型 前端形状:平切
感温点露出 后端氟树脂膜
使用温度范围:-50~210℃*

画像

贴片宽:窄型 前端形状:平切
全包氟树脂膜
使用温度范围:-50~210℃*

画像

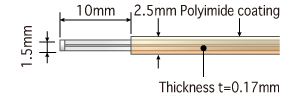

贴片宽:窄型 前端形状:平切
感温点露出 后端聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

贴片宽:窄型 前端形状:平切
全包聚酰亚胺膜
使用温度范围:-50~400℃*
*贴片全长超150mm最高测温MAX.350℃

画像

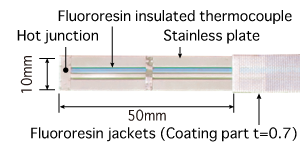

贴片宽:約10mm 前端形状:平切
氟树脂玻璃纤维外膜
使用温度范围:-50~210℃*
测量熨斗,热压加工机器等

*关于ST系列的使用范围

 ST系列设计为可用胶带粘贴于被测物、或者夹在被测物上测量的传感器。粘贴于被测物或夹于被测物以外的方式测量时,使用温度上限请参考下表。
 ST系列产品的外膜为氟树脂系树脂,并且使用了粘合剂。如果氟树脂膜腾空于高温环境,外膜有可能会张开导致内部热电偶短路。请注意。

ST系列粘贴于被测物、夹于被测物以外的测量方法时的使用温度上限

 ST-*1ST-*2ST-*3ST-*4ST-25
贴片长≦150mm200℃180℃200℃200℃200℃
150mm<贴片长200℃180℃180℃180℃200℃



3 热电偶的种类*此页面无法选择。

*请选择与温度计主机同种热电偶种类
热电偶种类与温度计主机不一致将无法测量正确的温度。请务必选择与温度计主机同种热电偶种类。

ST-123-4-5-6

E

E型

K

K型

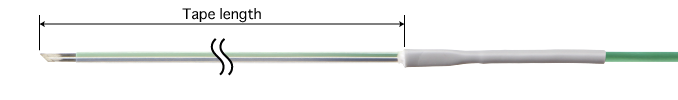

4 贴片长度*此页面无法选择。

ST-123-4-5-6
画像

003(30mm)  005(50mm)  008(80mm)  010(100mm)  015(150mm)  020(200mm)  030(300mm)  040(400mm)  050(500mm)  100(1000mm)  150(1500mm)  200(2000mm)

5 导线的种类和长度*此页面无法选择。

ST-123-4-5-6

TS1

ST-*1,ST-*2
标准导线:TS导线 1m
导线外径:φ2.3mm
外膜材质:硅胶
耐热温度:240℃

GW1

ST-*3,ST-*4
标准导线:GW导线 1m
导线外径:1.2×1.7mm
外膜材质:玻璃纤维
耐热温度:300℃

TC1

ST-25
标准导线:TC导线 1m
导线外径:φ4mm
外膜材质:硅胶
耐热温度:240℃

0

ST-25以外
标准导线:无导线・只对应ASP/ANP

导线长度可以以0.5m为单位任意指定。

6 插头形状*此页面无法选择。

ST-123-4-5-6
画像

ASP

标准插头(使用热电偶同种金属)
对应主机:HR-1*0*,AP-400 等

画像

ANP

mini插头(使用热电偶同种金属)
对应主机:AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

画像

W

裸线

画像

WT3,WT4,WT5

M3,M4,M5用Y端子(一般电极材料)

画像

WC3,WC4,WC5

M3,M4,M5用圆孔端子(一般电极材料)

画像

ANJY3,ANJY4

M3,M4用Y端子(使用热电偶同种金属)

画像

ANJC3,ANJC4

M3,M4用圆孔端子(使用热电偶同种金属)

画像

WA

香蕉端子(一般电极材料)
