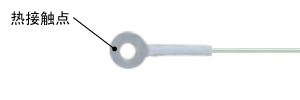

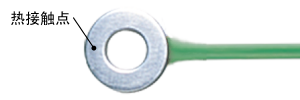

螺丝扣型温度传感器　SC系列　

SC系列产品的前端为螺丝圈构造，可配合同规格螺丝锁于表面用于测量表面温度。对应螺丝直径等可自由选择，可以根据客户的用途进行选配。

型号快速查找

产品一览

1 对应螺丝直径

SC-123-4-5

M2用
内径：φ2.1mm　外径：φ6mm　厚：1.5mm

2　　选　择

M3用
内径：φ3.1mm　外径：φ8mm　厚：1.7mm

3　　选　择

M4用
内径：φ4.1mm　外径：φ10mm　厚：2.6mm

4　　选　择

M5用
内径：φ5.1mm　外径：φ12mm　厚：2.9mm

5　　选　择

2 使用温度范围

SC-123-4-5

低温用
SC-21使用温度范围:-50～200℃
SC-31/SC-41/SC-51使用温度范围:-50～150℃

1　　选　择

高温用
SC-22使用温度范围:-50～300℃
SC-32/SC-42/SC-52使用温度范围:-50～400℃

2　　选　择

3 热电偶的种类*此页面无法选择。

*请选择与温度计主机同种热电偶种类
热电偶种类与温度计主机不一致将无法测量正确的温度。请务必选择与温度计主机同种热电偶种类
。

SC-123-4-5

E

E型

K

K型

4 导线的种类与长度*此页面无法选择。

SC-123-4-5

TA1

SC-21
标准导线：TA导线 1ｍ
导线外径：φ0.9mm
外膜材质：氟树脂
耐热温度：200℃
(*最长可选择3m)

TS1

SC-31,SC-41,SC-51
标准导线：TS导线 1ｍ
导线外径：φ2.3mm
外膜材质：硅胶
耐热温度：240℃

GW1

SC-22
标准导线：GW导线 1ｍ
导线外径：φ1.2×1.7mm
外膜材质：玻璃纤维
耐热温度：300℃

SG1

SC-32,SC-42,SC-52
标准导线：SG导线 1ｍ
导线外径：φ3mm
外膜材质：不锈钢护罩玻璃纤维
耐热温度：400℃

导线长度可以以0.5ｍ为单位任意指定。

5 插头形状*此页面无法选择。

SC-123-4-5

ASP

标准插头(使用热电偶同种金属)
对应主机：HD-1*0*,AP-400 等

ANP

mini插头(使用热电偶同种金属)
对应主机：AM-8***,HD-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等

W

裸线

WT3,WT4,WT5

M3,M4,M5用Y端子(一般电极材料)

WC3,WC4,WC5

M3,M4,M5用圆孔端子(一般电极材料)

ANJY3,ANJY4

M3,M4用Y端子(使用热电偶同种金属)

ANJC3,ANJC4

M3,M4用圆孔端子(使用热电偶同种金属)

WA

香蕉端子(一般电极材料)
